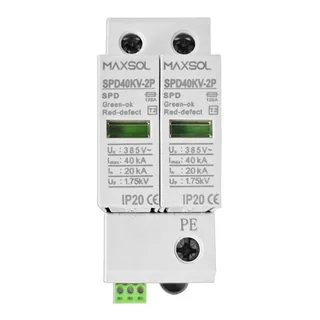

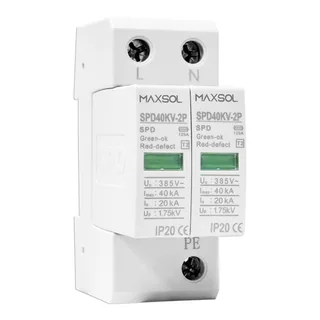

Model: SPD40KV-2P

Descărcător industrial pe șină DIN 20-40kA

Descărcător de supratensiune pe șină DIN, cu curent nominal de descărcare de 20kA și maxim de 40kA, Uc 385V, indicator de defect și contacte de semnalizare la distanță.

Caracteristici principale

Descărcător de supratensiune / protecție la trăsnet 20-40KA
Tensiune maximă de funcționare continuă AC Uc:385V
Curent nominal de descărcare (8/20μS) In:20KA
Curent maxim de descărcare (8/20μS) Imax:40KA
Timp de răspuns tA:≤25nS
Grad de protecție: IP20
Interval de temperatură Tu: -40℃…+80℃
Lățime de instalare: 2 module
Suport de instalare: DIN de 35mm
Caracteristicile bornelor Un/ln; cablarea bornei de semnalizare la distanță: AC:250V/0.5A DC:250V/0.1A,125V/0.2A,75V/0.5A

Trimite o solicitare prin e-mail[email protected]

Fișă tehnicăDescarcă Vezi

Specificații

Model: SPD40KV-2P
Tensiune nominală de funcționare AC (Un): 230V / 50Hz
Tensiune maximă de funcționare continuă (Uc): 385V
Curent nominal de descărcare (8/20 μs) (In): 20 kA
Curent maxim de descărcare (8/20 μs) (Imax): 40 kA
Nivel de protecție la tensiune (Up): ≤ 1.75 kV
Timp de răspuns (tA): ≤ 25 ns
Siguranță fuzibilă de rezervă: 160 A
Capacitate de scurtcircuit: 25 kA / 50 Hz
Interval de temperatură de funcționare: -40℃ ~ +80℃
Metodă de cablare la instalare: Conectare în paralel
Specificațiile cablării: Conductor multifilar de 16 mm²
Stare de funcționare / semnalizare defect: Verde / Roșu
Materialul carcasei: Plastic PBT ignifug (roșu, opțional gri), UL94-V0
Lățime de instalare: 2 module (2P)
Suport de instalare: Șină DIN de 35 mm
Grad de protecție: IP20
Tip de contact la distanță: Contact de comutare
Caracteristicile bornelor: Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Cablarea bornei de semnalizare la distanță: Conductor monofilar sau multifilar, max 1.5 mm²
