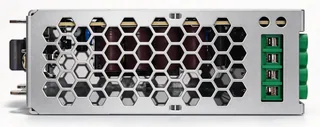

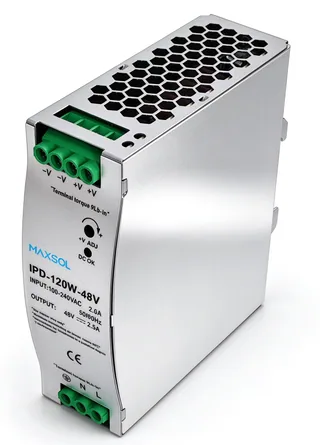

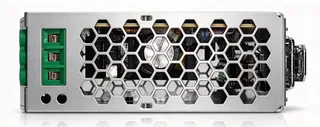

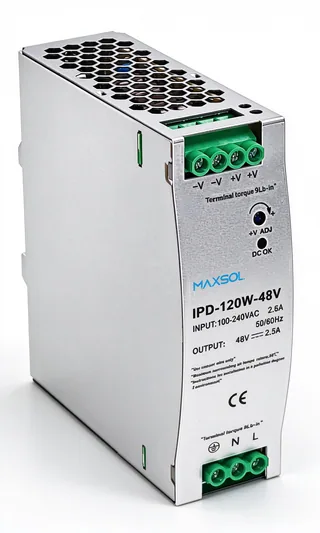

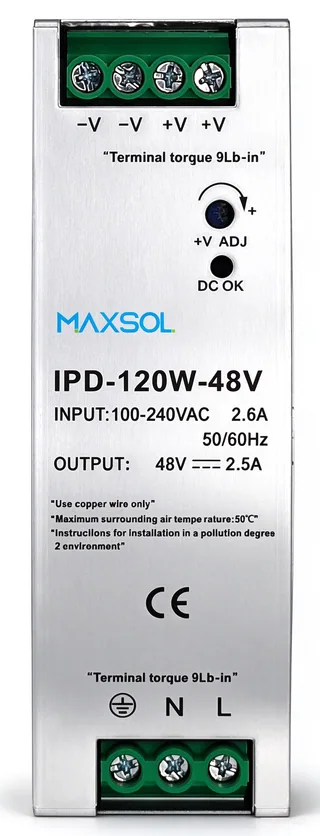

Model: IPD-120W-48V

Sursă industrială pe șină DIN 48V DC 120W

Sursă pe șină DIN 120W 48V DC, cu randament ridicat, pentru automatizare industrială. Include protecție la suprasarcină și design compact. Ideală pentru integratori de sisteme.

Caracteristici principale

Sursă industrială pe șină DIN (48V / 120W)
Ieșire: 48V DC, 2.5A (0–2.5A), 120W
Ondulație și zgomot: 480mV
Reglaj tensiune: 47.2–48.8V
Intrare: 100–240 VAC, 47–63 Hz
Curent de intrare: 2.25A @115V / 1.3A @230V
Randament: 86%
Protecții: OLP / OVP / SCP
Dimensiuni: 40 × 125.2 × 113.5 mm

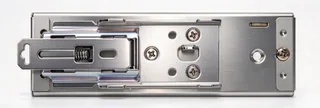

Montare: șină DIN

Trimite o solicitare prin e-mail[email protected]

Fișă tehnicăDescarcă Vezi

Specificații

Ieșire

Model

IPD-120W-48V

Tensiune DC

48V

Curent nominal

2.5A

Interval de curent

0-2.5A

Putere nominală

120W

ONDULAȚIE ȘI ZGOMOT

480mV

Interval de reglare a tensiunii

47.2~48.8V

TOLERANȚĂ A TENSIUNII, nota 3

±2.0％

Reglaj de linie

±0.5%

Reglaj de sarcină

±1%

Timp de pornire

≤1000ms/230VAC (la sarcină maximă)

≤2000ms/115VAC (la sarcină maximă)

Timp de menținere (tipic)

30ms/230VAC (la sarcină maximă)

Intrare

Interval de tensiune

100-240VAC

Interval de frecvență (Hz)

47~63Hz

Randament (tipic)

86%

Curent AC (tipic)

1A max la 220VAC

2A max la 110VAC

Curent de pornire (tipic)

Pornire la rece <50A/230VAC

Curent de scurgere

＜0.75mA/240VAC

Protecție

Protecție la scurtcircuit

Metodă de protecție: mod hiccup, revenire automată după eliminarea anomaliei

Protecție la suprasarcină

110%~150% din puterea nominală de ieșire

Metodă de protecție: mod hiccup, revenire automată după eliminarea anomaliei

Condiție

Temperatură de funcționare (℃): -10℃ – +45℃
Temperatură de funcționare (℃): 20% – 90%RH, fără condens
Temperatură și umiditate de depozitare: 20℃ – +85℃, 10% – 95%RH, fără condens
Coeficient de temperatură: ±0.3‰（ 0 – 50℃ ）
Rezistență la vibrații: 10-500Hz, 2g, 10 minute/ciclu, câte 60 de minute pentru axele X, Y și Z

Standard de siguranță

Tensiune de ținere (VAC): I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
Referință la standardul de siguranță: Conceput conform standardelor EN/UL60950-1 și GB4943
Rezistență de izolație: I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃

Ambalaj

dimensiunile produsului: 40*125.2*113.5(mm) (l*Î*A)
Greutate: 0.4kg
