Alimentare solară exterioară pentru supraveghere IP și CPE wireless
Independent de rețea. Autonom. Scalabil.
Centrul tău complet de securitate cu alimentare solară pentru
activele critice din zone izolate.
Contextul de utilizare al soluției
În terenuri agricole izolate, păduri, zone miniere, râuri, șantiere, puncte de frontieră și drumuri îndepărtate fără alimentare electrică publică și fibră optică, instalarea camerelor de supraveghere ridică două probleme principale:

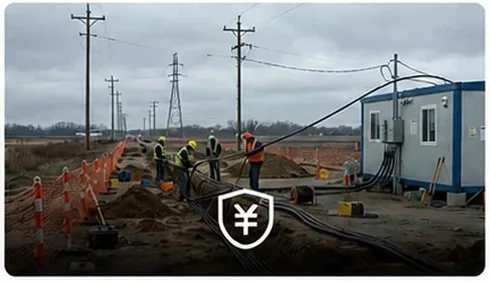

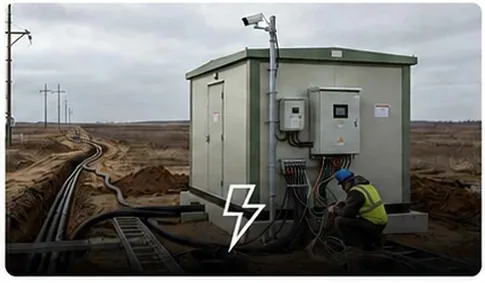

Rețeaua electrică nu este accesibilă, lucrările de cablare sunt costisitoare, iar aprobările sunt complicate.
Imaginile captate de cameră trebuie transmise de la distanță la centrul de monitorizare pe o mare

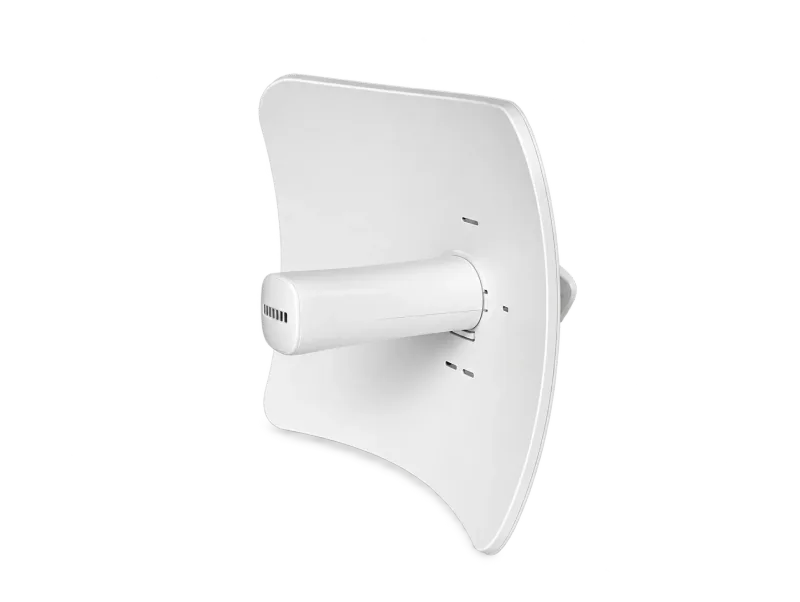

distanță. Este necesară o punte CPE pentru transmisie wireless punct-la-punct.
În mod tradițional, panourile solare, acumulatoarele, controlerele și suporturile se achiziționau separat, ceea ce cauza
cablare complicată, rezistență slabă la apă și compatibilitate redusă. Sistemul solar integrat MAXSOL CS12060
sistemul de alimentare rezolvă dintr-o singură soluție necesarul de energie stabilă pentru întreaga zi al camerelor IPC + punților CPE wireless.
Calculul consumului dispozitivelor terminale
Puterea absorbită de un singur dispozitiv
Putere absorbită în funcționare normală 2W - 5W
Puterea totală absorbită de întregul sistem
Putere totală absorbită în funcționare simultană la sarcină maximă = putere maximă CPE 7W + putere maximă IPC 5W = 12W. Puterea medie continuă rămâne stabilă la aproximativ 10W. Energia consumată în 24 de ore de funcționare neîntreruptă pe zi: 10W × 24h = 240Wh (0.24 kWh / zi).
Soluție recomandată — CS12060

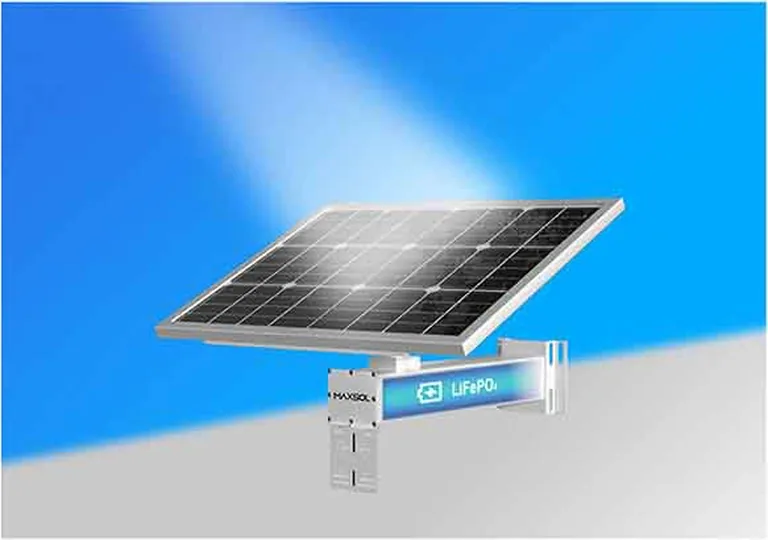

Panou solar monocristalin de 120W + acumulator LiFePO4 de 60Ah (768Wh)
Ieșire 12V DC / PoE 24V și 48V (prin injector PoE)
Alimentează cameră IP + CPE wireless 24/7
MPPT integrat și construcție impermeabilă IP65
Ideal pentru CCTV la distanță și supraveghere wireless

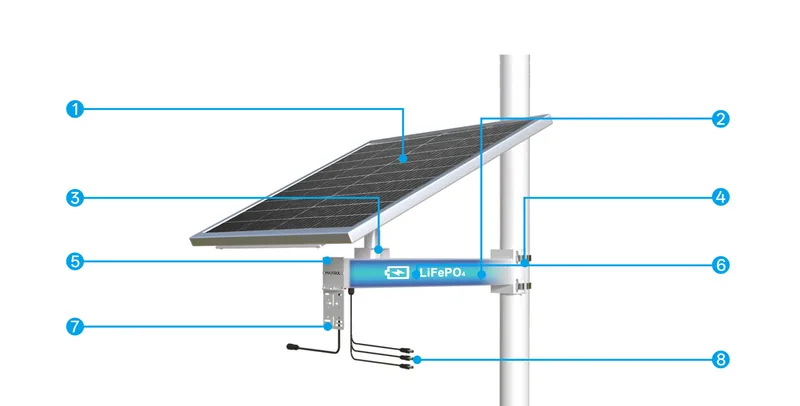

- Panou solar monocristalin de clasă A, cu randament ridicat
Durată de viață de peste 25 de ani · Randament de conversie 21.6%
- Controlerul MPPT crește randamentul încărcării
Optimizează energia solară, reduce pierderile și crește randamentul încărcării cu 20% față de controlerele PWM.
- Suport rotativ pentru panou solar
Se rotește la 360 de grade pentru instalare ușoară în medii diferite.
- Suport pentru mai multe moduri de montare
Acceptă instalare pe perete sau stâlp pentru scenarii diferite.

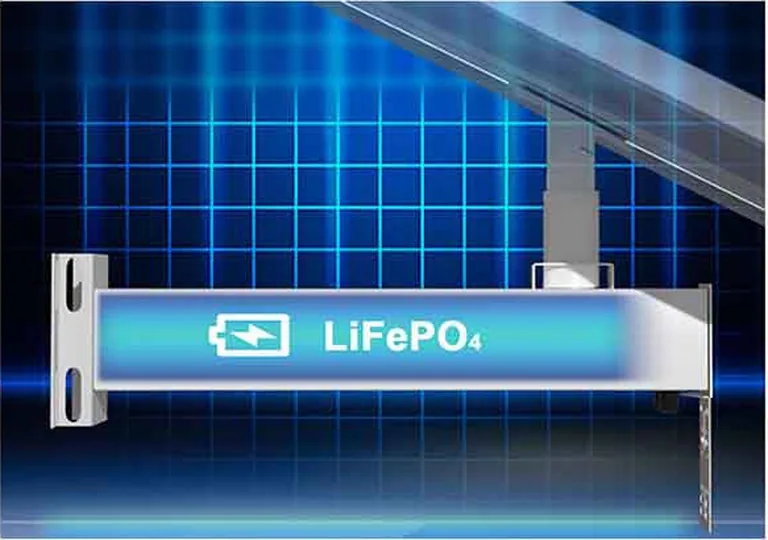

- Cutie pentru acumulator de exterior IP65
O carcasă durabilă, concepută pentru temperaturi extreme și o durată de utilizare mai mare.
- Acumulator LiFePO4 de clasă A, cu capacitate integrală
Acumulator fier-fosfat de clasă A+, cu siguranță ridicată și rezistență mare la temperaturi înalte și joase.
- Placă pentru montarea dispozitivelor
Aici se pot instala ușor dispozitive precum camere IP sau routere 4G.
- Ieșire DC12V pentru camere IP
Poate fi personalizat cu ieșire DC de 24V sau 48V pentru routere 4G, AP-uri de exterior, CPE-uri, switch-uri PoE și alte dispozitive.
| Element | Specificații/calcul |
|---|---|
| Panou solar | Panou solar monocristalin de 120W |
| Ore echivalente de soare la intensitate maximă | 5 ore |
| Randamentul sistemului | 60% |
| Producție solară zilnică | 120W x 5h x 60% = 360Wh/zi |
| Capacitatea acumulatorului | 60Ah LiFePO4 (768Wh) |
| Sarcina sistemului | Cameră IP + CPE wireless = 10W |
| Consum zilnic de energie | 10W x 24h = 240Wh/zi |
| Acumulator de rezervă | 768Wh ÷ 10W = 76.8 ore (maxim teoretic înainte de pierderi) |
Ipoteze ilustrative: 5 ore echivalente de soare la intensitate maximă, randament al sistemului de 60% și sarcină constantă de 10W. Valoarea de 76.8 ore presupune lipsa încărcării solare și a pierderilor; autonomia reală depinde de capacitatea utilizabilă, sarcină, vreme și condițiile de funcționare.

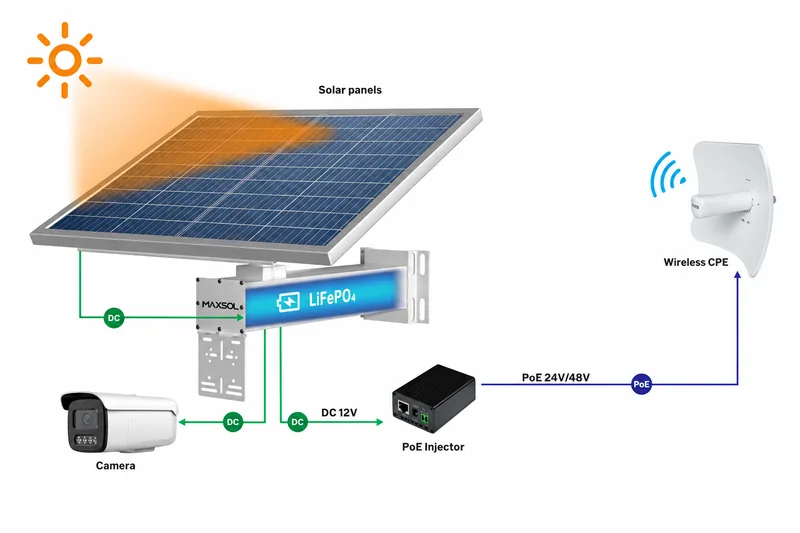

Arhitectura completă a sistemului
Unitate de producere a energiei: Panou solar CS12060 de 120W — captează energia solară și o transformă în curent continuu pentru intrarea controlerului.
Unitate de control al stocării energiei: Carcasă integrată (controler MPPT + acumulator LiFePO4 de 60Ah).

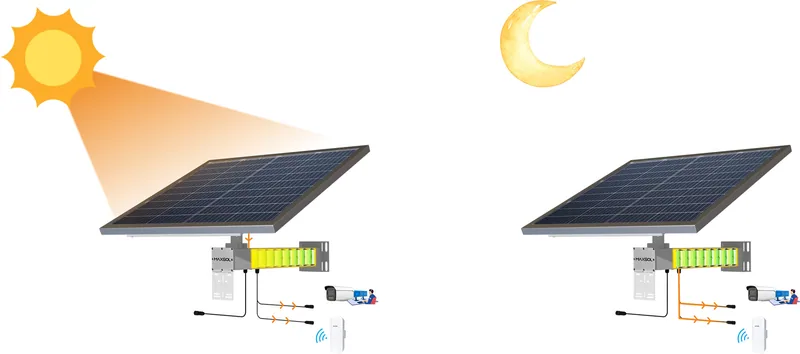

În timpul zilei
Energia solară alimentează mai întâi direct IPC și CPE, iar energia rămasă este stocată în acumulatorul cu litiu.
Noapte / înnorat
Acumulatorul LiFePO4 furnizează 12V DC; un injector PoE potrivit convertește tensiunea la intrarea PoE 24V/48V necesară dispozitivului conectat.
- Panouri solare
- CPE wireless

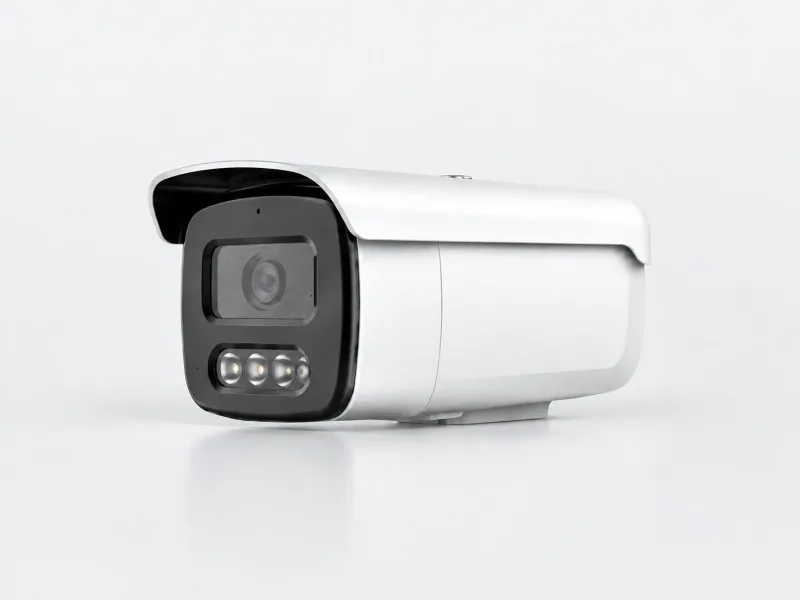

- Camere IP
- Injector PoE

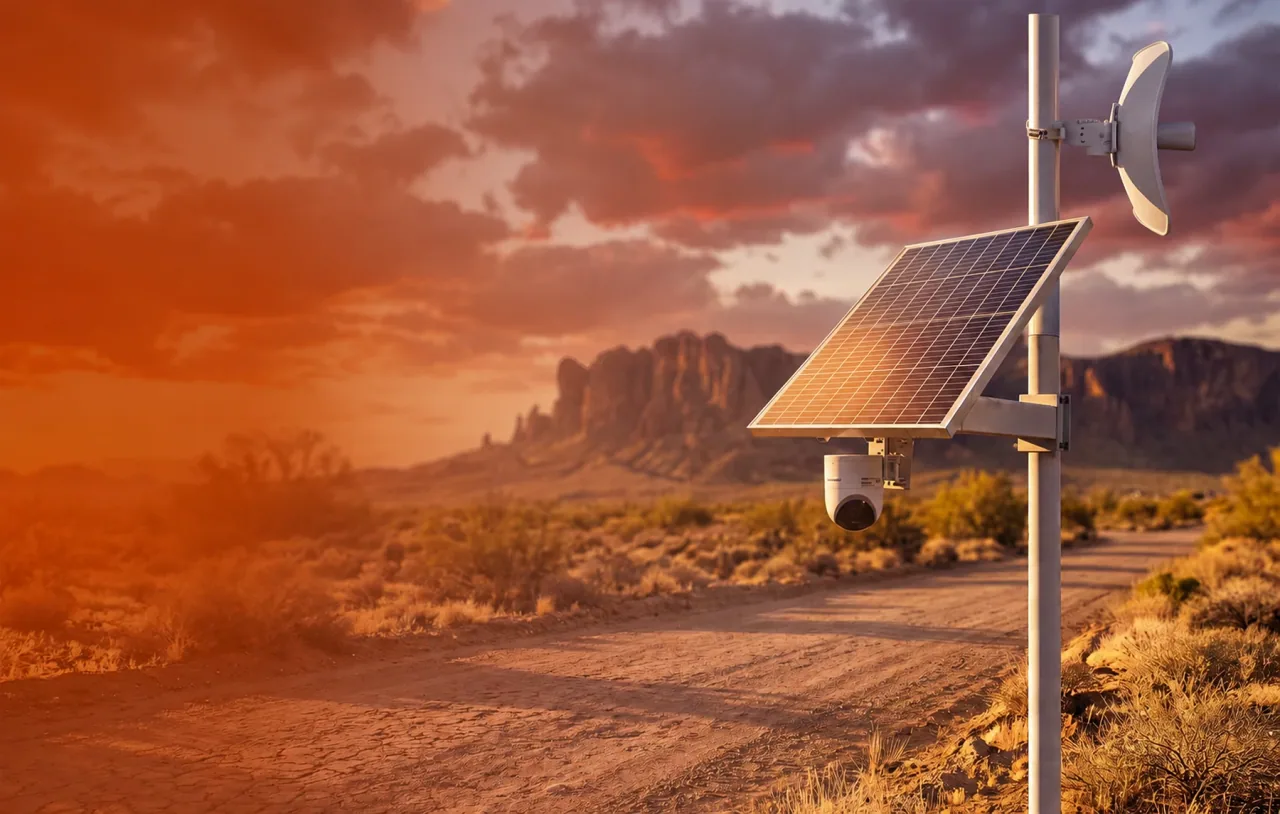

Accesorii de instalare: Suporturile metalice integrate, panourile solare, camerele și CPE-urile pot fi fixate împreună pe același stâlp, pentru o instalare simplă și un aspect ordonat.
Avantajele principale ale soluției
Un cablu alimentează totul
O singură linie PoE impermeabilă alimentează atât camerele IP, cât și CPE-urile wireless. Elimină kiturile solare duble, cablurile suplimentare și manopera de montare.
Autonomie de rezervă dependentă de sarcină

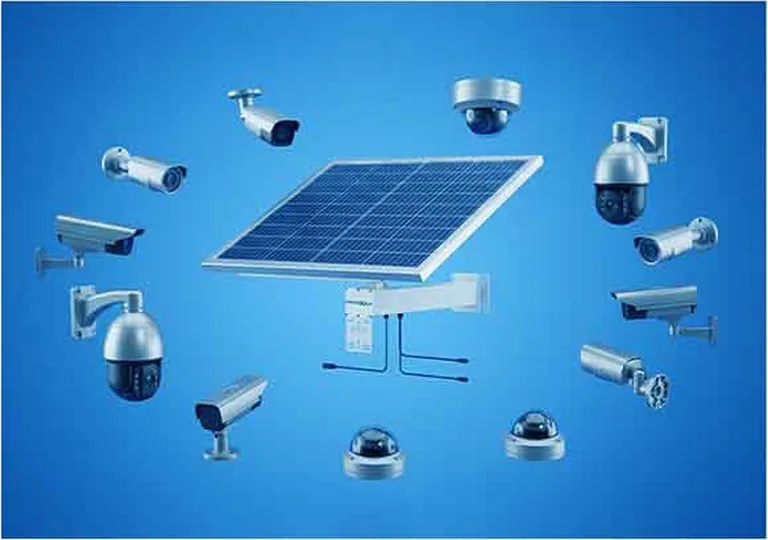

Compatibilitate universală
PoE comutabil 24V/48V se potrivește oricărei mărci de cameră IP sau punte wireless. Nu necesită adaptoare proprietare.
Instalare în 30 de minute
Panoul solar, acumulatorul, controlerul de încărcare și suportul preintegrate sunt livrate ca un singur kit. Conectori impermeabili standard. O persoană, un stâlp, plug-and-play.

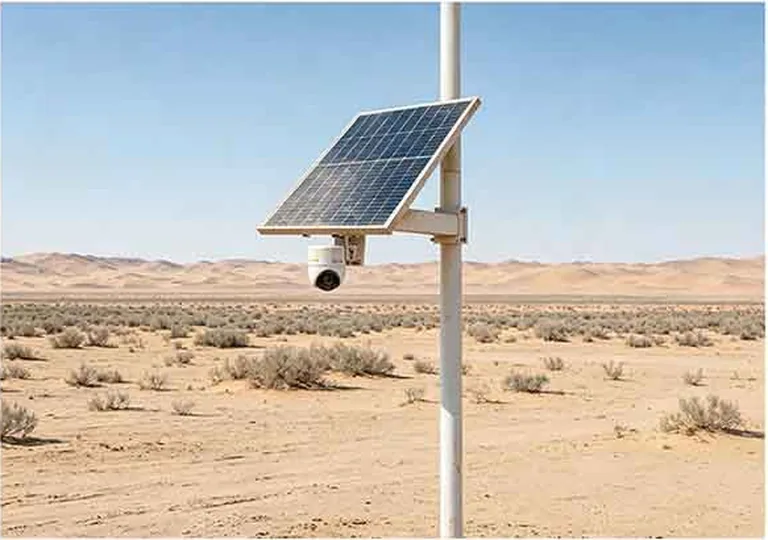

Conceput pentru medii dificile
Oțelul vopsit în câmp electrostatic rezistă la UV, rugină și ceață salină. Conceput pentru ferme, mine și amplasamente de coastă.
Costuri operaționale zero
100% solar. Fără facturi la electricitate. Întreținere minimă: doar ștergerea panoului o dată pe an.

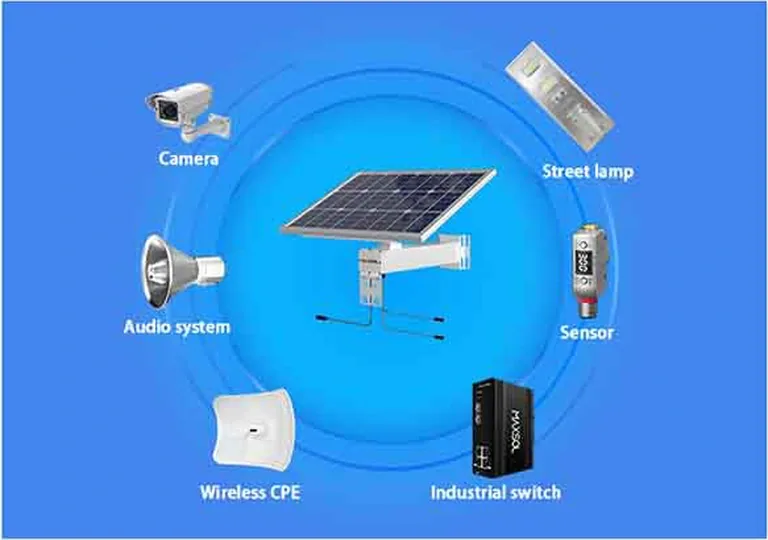

Conceput pentru diverse aplicații exterioare
Conectivitate și alimentare de rezervă fiabile pentru infrastructuri critice.

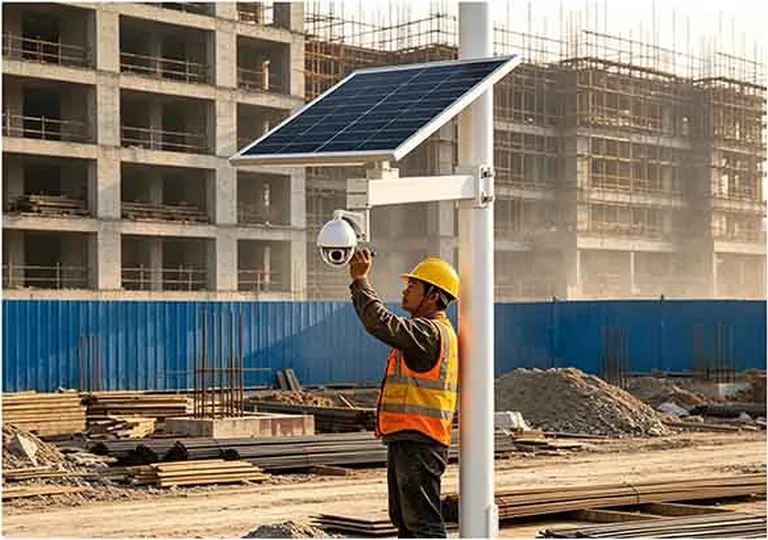

Șantier
Zonă rurală izolată
Fermă
Autostradă
