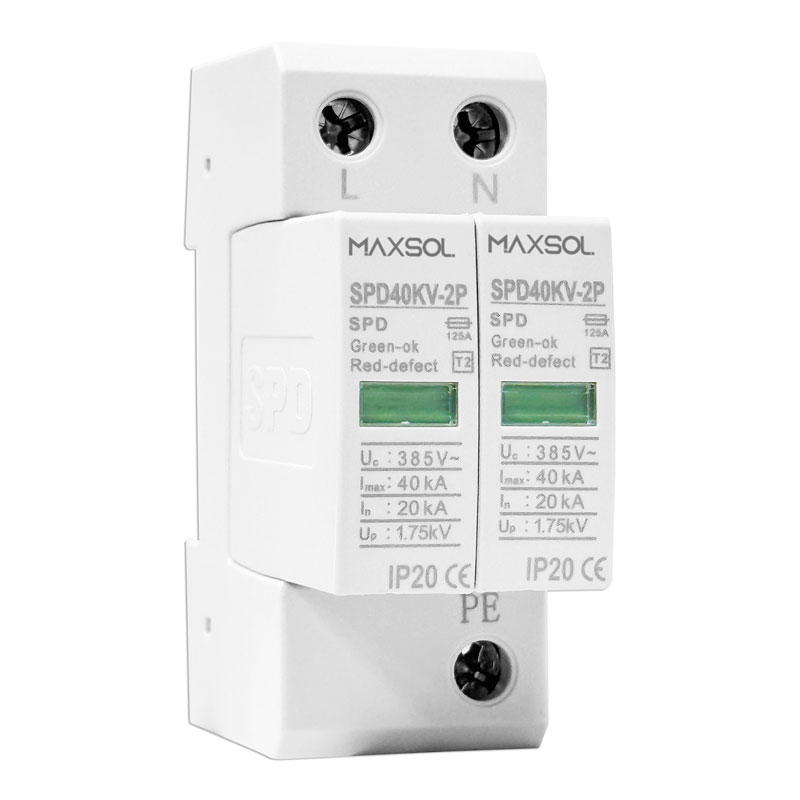

Descărcător industrial pe șină DIN 20-40kA
ModelSPD40KV-2P
Descărcător de supratensiune pe șină DIN, cu curent nominal de descărcare de 20kA și maxim de 40kA, Uc 385V, indicator de defect și contacte de semnalizare la distanță.
Caracteristici
- Descărcător de supratensiune / protecție la trăsnet 20-40KA
- Tensiune maximă de funcționare continuă AC Uc:385V
- Curent nominal de descărcare (8/20μS) In:20KA
- Curent maxim de descărcare (8/20μS) Imax:40KA
- Timp de răspuns tA:≤25nS
- Grad de protecție: IP20
- Interval de temperatură Tu: -40℃…+80℃
- Lățime de instalare: 2 module
- Suport de instalare: DIN de 35mm
- Caracteristicile bornelor Un/ln; cablarea bornei de semnalizare la distanță: AC:250V/0.5A DC:250V/0.1A,125V/0.2A,75V/0.5A
SPD40KV-2P
Specificații
Specificații
- Model
- SPD40KV-2P
- Tensiune nominală de funcționare AC (Un)
- 230V / 50Hz
- Tensiune maximă de funcționare continuă (Uc)
- 385V
- Curent nominal de descărcare (8/20 μs) (In)
- 20 kA
- Curent maxim de descărcare (8/20 μs) (Imax)
- 40 kA
- Nivel de protecție la tensiune (Up)
- ≤ 1.75 kV
- Timp de răspuns (tA)
- ≤ 25 ns
- Siguranță fuzibilă de rezervă
- 160 A
- Capacitate de scurtcircuit
- 25 kA / 50 Hz
- Interval de temperatură de funcționare
- -40℃ ~ +80℃
- Metodă de cablare la instalare
- Conectare în paralel
- Specificațiile cablării
- Conductor multifilar de 16 mm²
- Stare de funcționare / semnalizare defect
- Verde / Roșu
- Materialul carcasei
- Plastic PBT ignifug (roșu, opțional gri), UL94-V0
- Lățime de instalare
- 2 module (2P)
- Suport de instalare
- Șină DIN de 35 mm
- Grad de protecție
- IP20
- Tip de contact la distanță
- Contact de comutare
- Caracteristicile bornelor
- Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - Cablarea bornei de semnalizare la distanță
- Conductor monofilar sau multifilar, max 1.5 mm²
