Fișă tehnică
Cutie Ethernet inteligentă

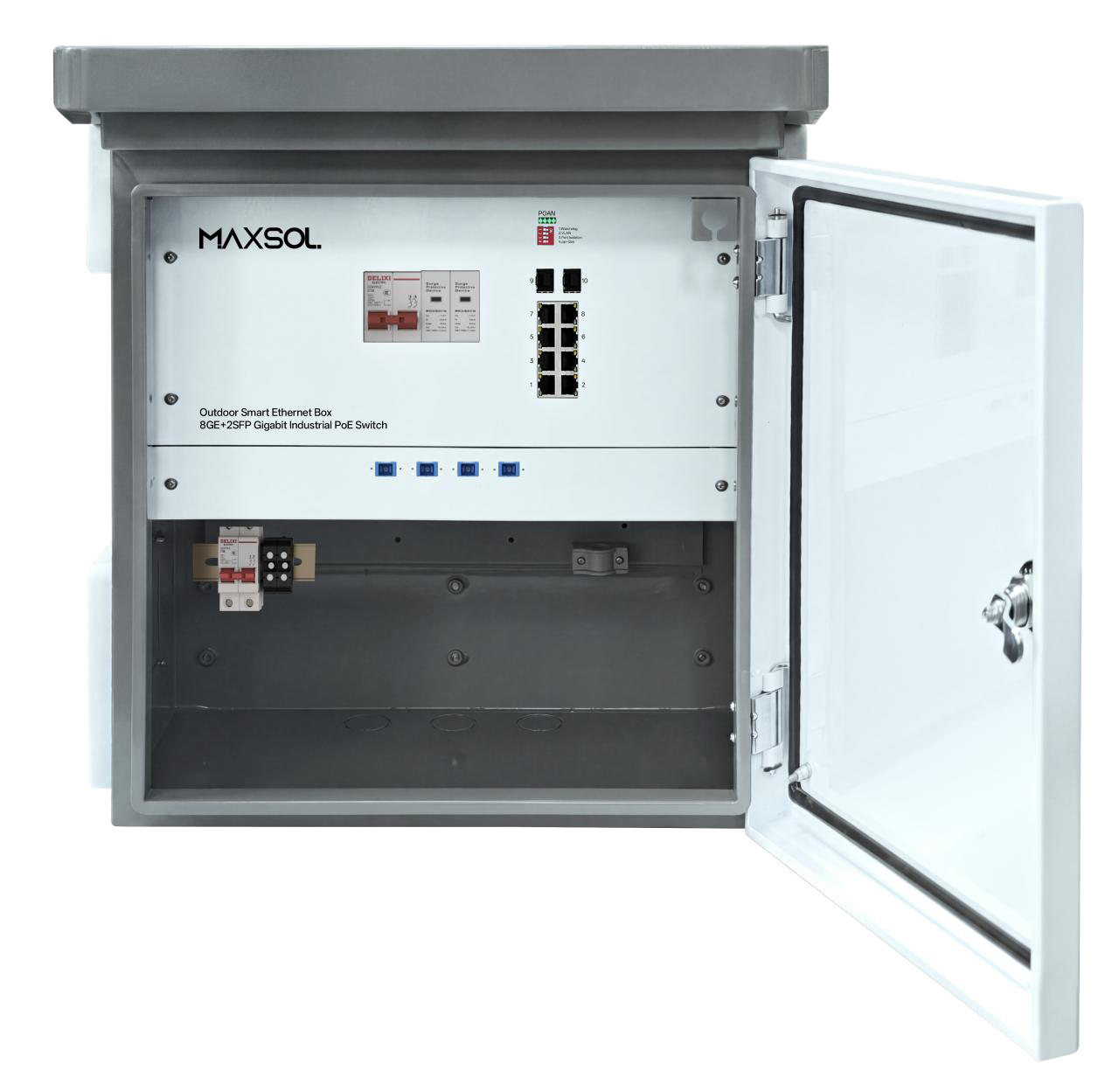

Cutie Ethernet inteligentă pentru exterior
ModelSBOX1802SFG-I
Prezentare generală
SBOX1802SFG-I este o cutie PoE industrială pentru exterior, cu 8 × porturi PoE Gigabit și 2 × sloturi SFP Gigabit. Concepută pentru medii dificile, cu temperatură de funcționare de la -40°C la +75°C, oferă protecție industrială la supratensiune și este ideală pentru supraveghere exterioară, transport inteligent, transport feroviar și orașe inteligente. Comutatorul DIP inteligent Maxsol acceptă Watchdog, izolare VLAN, izolare porturi și prioritizarea porturilor (QoS), pentru performanță de rețea stabilă, fiabilă și eficientă.
Caracteristici
- Switch PoE industrial cu 8* porturi PoE 10/100/1000M + 2* porturi SFP 100/1000M; porturile 1-8 acceptă IEEE 802.3af/at;
- Porturile PoE port1~port8 acceptă recunoaștere inteligentă AF/AT. Putere standard 15.4W/port, maximă 30W/port;
- Acceptă AI Watchdog, izolare porturi, VLAN, prioritate porturi +QoS
- Conform cu standardele IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z;
- Alocarea pinilor 1,2,3,6
- Temperatură de funcționare:-40~75°C
- Tensiune de intrare: AC100-240V, 50/60Hz
- Grad de protecție IP: IP65;
SBOX1802SFG-I
Specificații
Specificații
- Model
- SBOX1802SFG-I
Interfețe
- Interfață
- 8* porturi PoE 10/100/1000Base-T (date/alimentare), 2* sloturi uplink SFP pe fibră 100/1000Base-X (date)
- Port Ethernet
- Porturile 1-8 acceptă 10/100/1000Base-TX, detectare automată, full/half duplex și adaptare automată MDI/MDI-X
- Comutator DIP
- AI Watchdog, izolare porturi, VLAN, prioritate porturi +QoS
PoE
- Standard PoE
- IEEE802.3af/at
- Port SFP
- Port optic SFP Gigabit, cu module optice compatibile implicite (opțional la comandă: monomod/multimod, o fibră/două fibre, LC)
- Adaptor de alimentare
- 300 W
Caracteristici fizice
- Indicatoare LED
- PWR, OPT, NMC, ALM
- Interfață de alimentare
- Intrare AC
- Cablu optic
- Multimod: 850nm 0 ~ 550M, monomod: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120KM.
- Topologie de rețea
- Acceptă topologii stea, magistrală, arbore și hibride
- Tensiune de intrare
- AC100-240V, 50/60Hz
- Putere totală absorbită (POE)
- < 246 W
- Alarmă de tensiune
- Acceptat
Ventilator
- RPM
- 3000 ±10%
- DIMENSIUNI
- 92*92*25mm
- Intrare alimentare
- 220V
MCB (întrerupător automat miniatural)
- Tensiune nominală de funcționare (Ue)
- 230/400V AC
- Curent nominal
- 6-63 A
- Frecvență nominală
- 50Hz
- Temperatura de funcționare
- -35℃+75℃
- Clasă de protecție
- IP40
Mediu
- Temperatura de funcționare
- -40℃~+75℃; dispozitiv testat timp de 4 ore la 85℃
- Temperatura de depozitare
- -40℃~+85℃
- Umiditate relativă
- 5%~95% fără condens
- Metode de gestionare termică
- Răcire automată cu ventilatoare
- MTBF
- 100000 ore
EMC și protecție la pătrunderea corpurilor străine și apei
- Grad IP
- IP65
- Protecție la supratensiune a alimentării
- IEC 61000-4-5 nivel X (8KV/6KV)
- Protecție la supratensiune a portului Ethernet
- IEC 61000-4-5 nivel X (8KV/6KV)
- RS
- IEC 61000-4-3 nivel 3 (10V/m)
- EFI
- IEC 61000-4-4 nivel 3 (1V/2V)
- CS
- IEC 61000-4-6 nivel 3 (10V/m)
- PFMF
- IEC 61000-4-8 nivel 4 (30A/m)
- DIP
- IEC 61000-4-11 nivel 3 (10V)
- ESD
- IEC 61000-4-2 nivel 4 (8K/15K)
Dulap
- Dimensiunile produsului
- 450X500X284mm
- Metodă de instalare
- Montare pe perete/stâlp
SBOX1802SFG-I

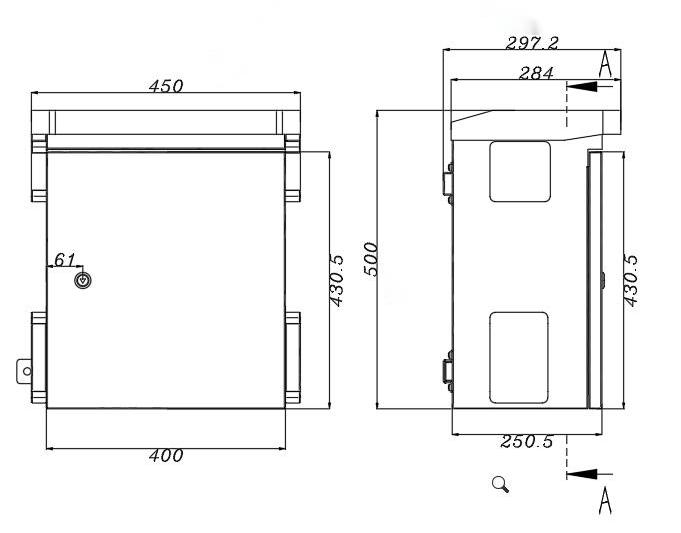

Prezentarea dimensiunilor produselor
Dimensiunile produsului și referință pentru instalare
SBOX1802SFG-I

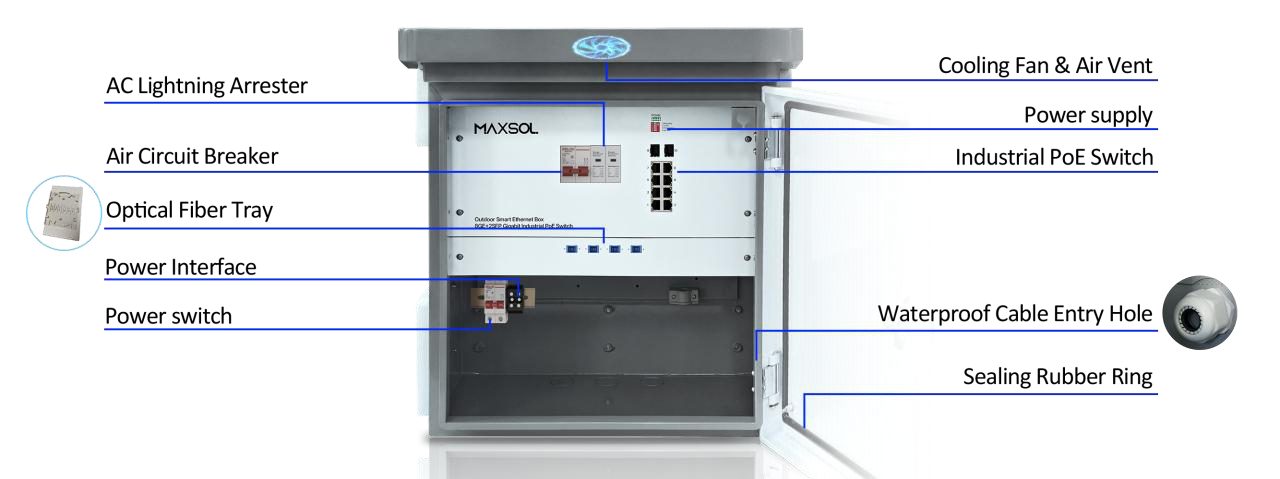

Prezentarea produsului
Dimensiunile produsului și referință pentru instalare
Traducerea etichetelor din figuri
Ilustrația originală este păstrată; etichetele în engleză sunt traduse în legenda de mai jos.
- AC Lightning Arrester
- Etichetă în figură: descărcător AC
- Air Circuit Breaker
- Etichetă în figură: întrerupător automat în aer
- Optical Fiber Tray
- Etichetă în figură: casetă pentru fibră optică
- Power Interface
- Etichetă în figură: interfață de alimentare
- Power switch
- Etichetă în figură: întrerupător de alimentare
- Cooling Fan & Air Vent
- Etichetă în figură: ventilator și aerisire
- Power supply
- Etichetă în figură: sursă de alimentare
- Industrial PoE Switch
- Etichetă în figură: switch PoE industrial
- Waterproof Cable Entry Hole
- Etichetă în figură: orificiu etanș pentru intrarea cablurilor
- Sealing Rubber Ring
- Etichetă în figură: inel de etanșare din cauciuc
SBOX1802SFG-I

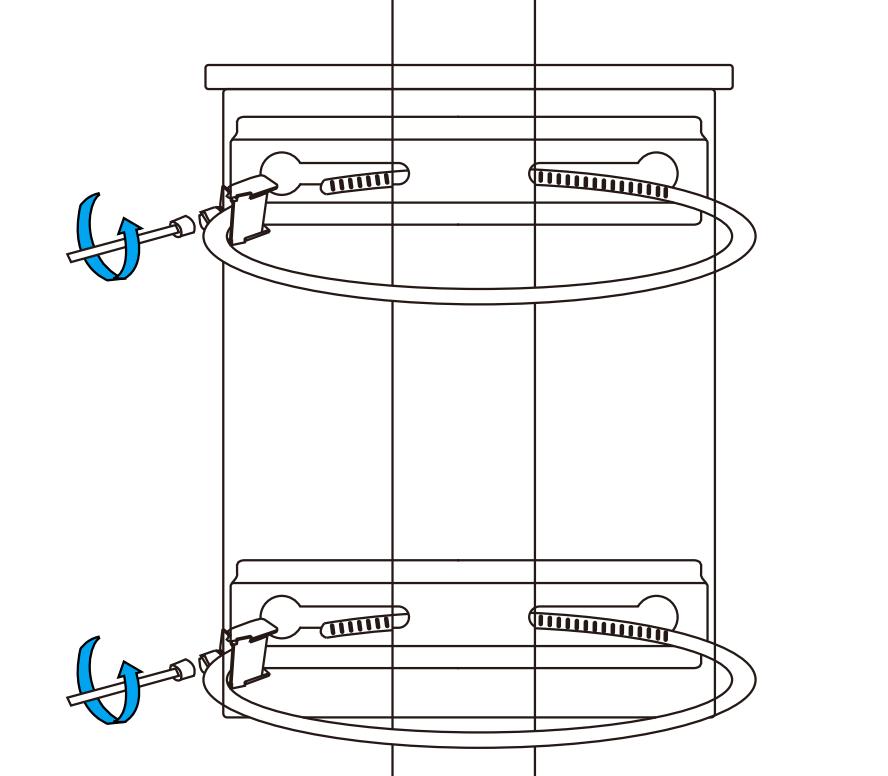

Instalare
Dimensiunile produsului și referință pentru instalare
