Fișă tehnică

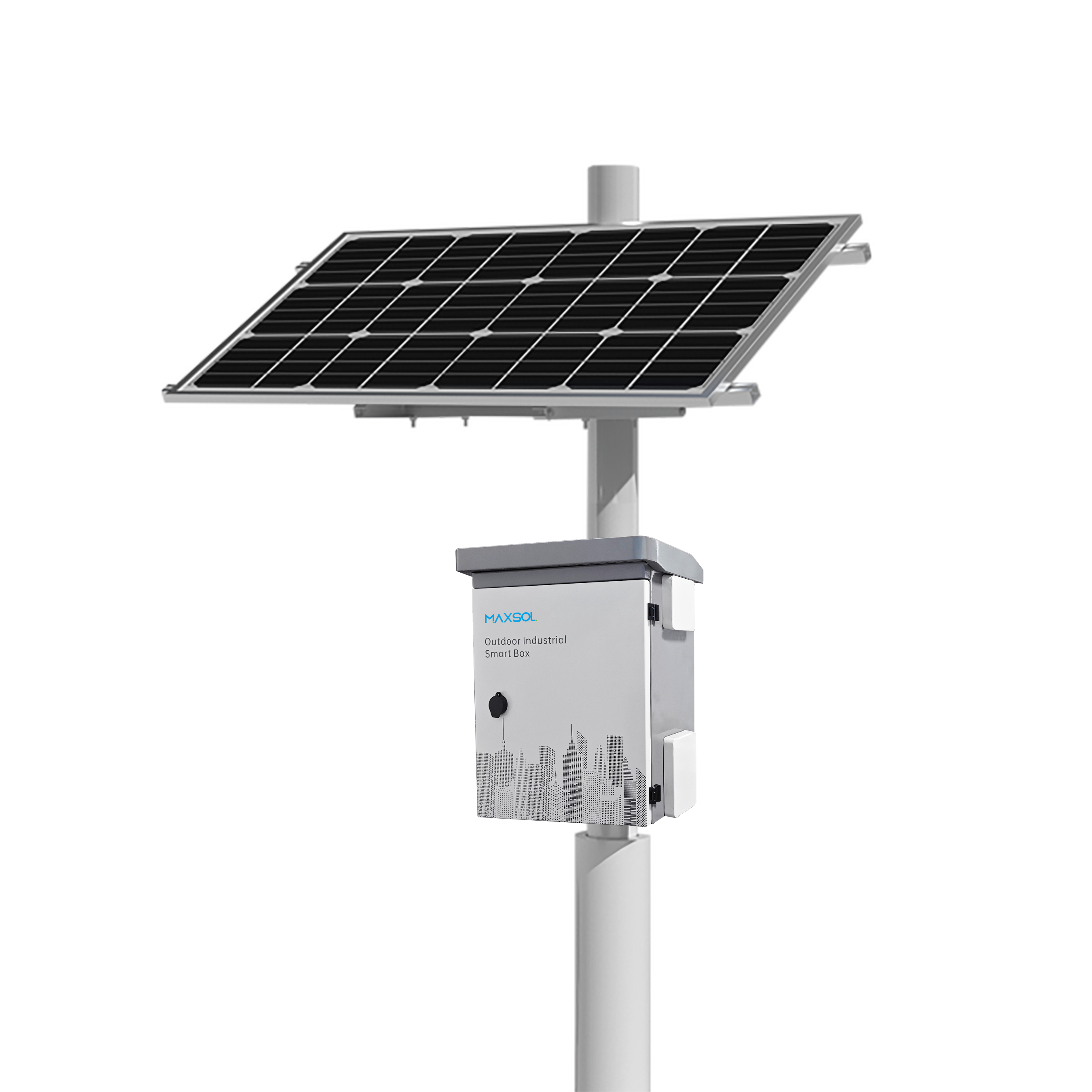

Sistem de alimentare solară CCTV
Sistem de alimentare solară CCTV
ModelCS200100
CS200100 | Sistem solar 200W100Ah 1280Wh
Sistemul solar CS200100 de 200W include un acumulator LiFePO4 de 100Ah (1280Wh) și o carcasă integrată de exterior IP65, oferind alimentare stabilă și fiabilă, independentă de rețea, pentru supraveghere exterioară și monitorizare la distanță.
Cutia de distribuție rezistentă la intemperii găzduiește controlerul de încărcare solară MPPT și sistemul LiFePO4, asigurând funcționare sigură și încărcare solară eficientă.
Caracteristici
- Soluție de alimentare solară CCTV 200W/100Ah 1280Wh
- Panou solar: siliciu monocristalin de 200W
- Acumulator: LiFePO4 de 100Ah 12.8V, 1280Wh
- Controler solar MPPT de 20A
- Ieșire DC: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- Dulap pentru exterior IP65, 500.0 X 450.0 X 271.0mm
CS200100
Specificații
CS200100 (100Ah12.8V 1280Wh)
Model
- Model
- CS200100 (100Ah12.8V 1280Wh)
Sistem solar
- Acumulatoare
- Acumulatoare LiFePO4 de clasă A 100Ah12.8V 1280Wh
- Controler solar
- Controler MPPT 12V de 20A
- Panou solar
- 1* panou solar monocristalin de 200W
- Ieșire DC
- 4 ieșiri* DC11~14V 15A (max); 4 ieșiri* DC12V5A (max)
Specificațiile panoului solar
- Putere de vârf STC
- 200W (un panou)
- Material
- Celulă din siliciu monocristalin cu randament ridicat, cadru din aliaj de aluminiu de înaltă rezistență
- Materialele panoului
- Sticlă securizată ultraclară
- Durată de viață
- 25 de ani
- Putere maximă (Pm)
- 200W
- Randament de conversie fotoelectrică (%)
- ≥20.4%
- Tensiune la Pmax (Vmp)
- 18V
- Curent la Pmax (Imp)
- 10.96A
- Tensiune în circuit deschis - VOC (V)
- 22.0V
- Curent de scurtcircuit - ISC (A)
- 11.62A
- Dimensiunile modulului (L×l×Î)
- 1480*670*30mm
- Greutatea modulului (KG)
- 11 Kg
- Materialul și dimensiunile cadrului (mm)
- Aliaj de aluminiu anodizat de 1.2mm
- Structura modulului
- Sticlă securizată/EVA/celulă/strat posterior EVA
Specificațiile controlerului solar
- Curent maxim de încărcare
- 20A
- Tensiunea sistemului
- Detectare automată 12V/24V
- Deconectare la tensiune scăzută (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5 (implicit: 11.2/22.4V)
- Reconectare după revenirea tensiunii (LVR)
- 11.4~12.8V/22.8~25.6V (implicit: 12.0/24.0V)
- Protecție la supraîncărcare
- 15.8/31.3V
- Tensiune maximă la borna PV
- 55V@-20℃;50V@25℃
- Putere maximă de intrare PV
- 260/520W
- Prag zi/noapte
- 3.0~20.0V (implicit: 8.0/16.0V)
- Întârziere zi/noapte
- 0~30min (implicit: 0min)
- Interval de urmărire MPPT
- (Tensiunea acumulatorului + 2.0V) ~Voc*0.9 *2
- Curent de ieșire
- 20A
- Randament maxim de urmărire
- >99.9%
- Randament maxim de conversie la încărcare
- 98.0%
- Dimensiuni (mm)
- 182*187.5*58
- Greutate
- 1kg
- Consum propriu
- ≤8mA(12V)
Specificațiile acumulatorului
- Capacitatea acumulatorului
- Acumulator LiFePO4 12.8V/100AH (1280WH)
- Capacitate nominală
- 100Ah
- Tensiune nominală
- 12.8V
- Tensiune maximă de încărcare
- 14.6 ± 0.2V
- Tensiune de întrerupere la descărcare
- 10 ± 0.2V
- Curent standard de încărcare
- 10A
- Curent standard de descărcare
- 10A
- Curent maxim de încărcare continuă
- 20A
- Curent maxim de descărcare continuă
- 20A
- Curent maxim de vârf la descărcare
- 60A
- Durată de viață în cicluri
- >2000 cicluri
- Greutate
- ≤ 9.125kg
- Temperatura de funcționare
- Încărcare: 0℃ ~ 55℃; descărcare: -10℃ ~ 60℃
Placă de protecție a acumulatorului
- Tensiune de ieșire
- 8.4V–14.6V
- Curent de funcționare
- ≤20A
- Temperatura de funcționare
Interval de funcționare: -20℃–65℃;
Temperatură de revenire după supraîncălzire: 48℃
- Consum propriu în funcționare
- ≤50 µA
- Tensiune de protecție la supraîncărcare
- 3.65V±0.05V
- Tensiune de revenire după supraîncărcare
- 3.55V±0.10V
- Întârziere a protecției la supratensiune
- 0.5–1.5s
- Curent de protecție la supraîncărcare
- 25–35A
- Întârziere a protecției la supracurent
- 0.5–1.5s
- Tensiune de protecție la descărcare excesivă
- 2.1V±0.100V
- Tensiune de revenire după descărcare excesivă
- 2.4V±0.100V
- Întârziere a protecției la descărcare excesivă
- 0.5–1.5s
- Curent de protecție la descărcare excesivă
- 45–60A
- Întârziere a protecției la scurtcircuit
- 100~600µs
- Curent de scurtcircuit
- 200A±50A
- Condiție de revenire după scurtcircuit
- Deconectează sarcina
Specificațiile dulapului pentru exterior (IE543)
- Dimensiuni (lungime x lățime x înălțime)
- 500.0 X 450.0 X 271.0mm
- Greutate (kg)
- 11.5
- Material
- Tablă de oțel galvanizată la cald
- Grosime
- 1.2mm
- Grad IP
- IP65
- Culoare
- Alb+gri
- Tratament de suprafață
- Vopsire în câmp electrostatic
- Ușă
- 1
- VENTILATOR
- (Opțional)
- Conector impermeabil
- 4 bucăți
- Placă de montare pentru cameră IP/AP/CPE
- 4 bucăți
- Cheie
- 1 bucată
- Conector de împământare
- 1 bucată
Pachet integrat
- Dimensiuni și greutate
Greutatea dulapului pentru acumulatoare (IE543): 25.00KG
Dimensiunile panoului solar: 1520*710*65MM; 11.00KG
Suport solar (SPB300): 600*500*300MM; 13.00KG
- Greutate (inclusiv suport și accesorii)
- 49KG
- Conținut
1* panou solar
1* dulap cu acumulator inclus și conectori de ieșire DC
1* suport pentru panou solar
3 * kituri de montare pe stâlp
1* pachet de șuruburi
1* ghid de instalare rapidă
- Certificate
- CE, MSDS, UN38.3, DGM, certificat de transport maritim
CS200100
Dimensiuni
Traducerea etichetelor din figuri
Ilustrația originală este păstrată; etichetele în engleză sunt traduse în legenda de mai jos.
- 12.8V100Ah LifePO4 Battery
- Etichetă în figură: acumulator LifePO4 12.8V100Ah
- MPPT Charge Controller
- Etichetă în figură: controler de încărcare MPPT
- Lightning arrester
- Etichetă în figură: descărcător de supratensiune
- PV Switch
- Etichetă în figură: întrerupător PV
- Batteries Switch
- Etichetă în figură: întrerupător acumulatoare
- 1x 200W Solar Panel
- Etichetă în figură: 1x panou solar 200W
- DC12V Output
- Etichetă în figură: ieșire DC12V
- Voltage stabilizing module
- Etichetă în figură: modul stabilizator de tensiune
CS200100

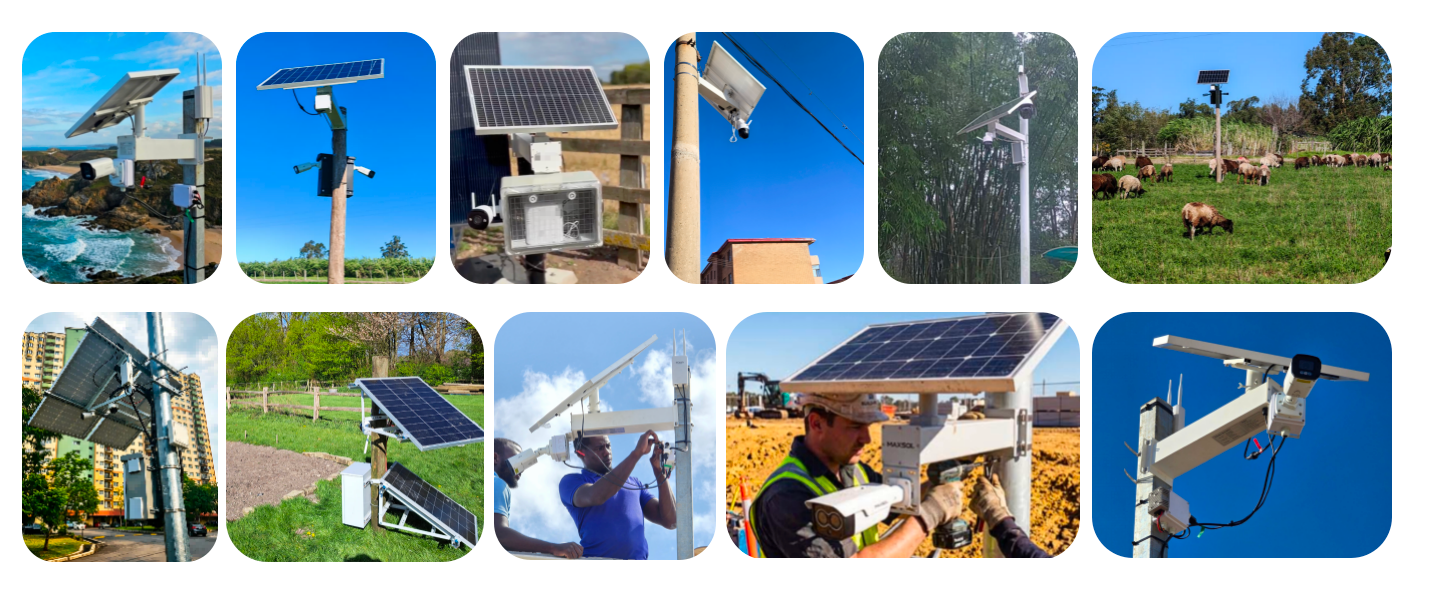

Aplicații frecvente
Sistemul solar este utilizat în aplicații exterioare de supraveghere și comunicații, inclusiv:
- Sisteme de supraveghere CCTV
- Sisteme solare de securitate și monitorizare
- Routere wireless 4G/5G și dispozitive de comunicație
- Stații de monitorizare izolate și autonome
- Proiecte de supraveghere rutieră și a traficului
- Sisteme de securitate pentru șantiere
- Ferme, plantații și monitorizare agricolă
- Aplicații de securitate industrială și perimetrală
- Proiecte de orașe inteligente și infrastructură
